¶ 1 平台介绍
芯芒科技研发的Mosim仿真平台是用软件模拟的虚拟平台，可以模拟SOC及周边系统的各个组件，包括处理器、存储器、SOC自研逻辑、激励主机等。开发人员可以基于Mosim平台运行、调试和测试firmware、OS device driver等相关软件，而不需要实际的硬件系统。
- 仿真硬件系统：基于Mosim，开发人员可以快速构建和实际硬件系统相似的虚拟系统，开展软硬件开发和验证。Mosim提供包括ARM、RISCV等处理器、AMBA总线、DDR、NAND等模型，还支持开发人员开发自研逻辑模型。
- 支持软件开发左移：基于Mosim，开发人员可以在芯片研发早期阶段进行FW等软件开发、调试，无需等待FPGA原型。
- 提供丰富的调试验证方法，如：
1）debug IDE：提供软件单步、断点、查看寄存器等通用软件调试能力，改善嵌入式软件研发环境。
2）故障注入：开发人员可以便捷注入和分析各种故障情况，包括快速模拟nand unc等硬件系统难构造的故障场景，以提高系统的质量和可靠性。 - 支持性能仿真，提供全量火焰图等工具支持快速分析软硬件性能瓶颈。（性能仿真及工具的介绍请咨询芯芒科技另外获取）
- Mosim V1.2版本提供IDE，便于快速构建SOC，集成New Model等工具入口，方便使用。
Mosim IDE基于VSCode开发，VSCode可以安装在本地PC，通过SSH连接到服务器端使用Mosim平台；也可以直接安装在服务器端，本地工作PC通过VNC等方式登录服务器使用Mosim（推荐方式）。
【A】当前MOSIM平台(服务器端)运行在X86下的LINUX操作系统，请提前告知OS版本，如ubuntu 22.04
【B】MOSIM IDE可以运行在任何VSCODE支持的平台上（包括Windows, Linux, MacOS），请参考VSCOD官网的安装说明
¶ 说明与约定
- 杭州芯芒科技有限公司，以下简称”芯芒科技“
- 以下案例均以Ubuntu 22.04为服务器主机，mac为本地pc客户端，示例和说明中的内容，请根据自身情况做适当调整，或从芯芒科技获取技术支持
- 技术服务电邮：Sylvia sylvia.hu@simango.cn
¶ 2 Mosim安装和配置
¶ 2.1 环境主机要求
- 环境要求: Linux 操作系统, 支持Ubuntu、CentOS等
- CPU/MEMORY: 最低要求 4C+8G ，这与研发的SoC复杂度相关，尽量选择单核主频高、核心数多、内存大的服务器
- 请使用物理主机或VM, 暂不支持Docker
¶ 2.2 开发工具安装：VSCODE & 插件
¶ 2.2.1 VSCODE下载安装
提示：直接从微软官方下载VSCODE有时会很慢，可以通过国内微软的cdn加速下载
参考： https://zhuanlan.zhihu.com/p/536236143
Visual Studio Code在官网的下载速度感人，即使开了代理也很慢，几乎下载不了，以下是国内镜像下载地址：
以下载Mac版(universal)的VS Code为例，大家需要什么版本去官网找一下，把下载地址替换一下即可：
国内镜像地址：https://vscode.cdn.azure.cn
只需将https://az764295.vo.msecnd.net替换成https://vscode.cdn.azure.cn即可！

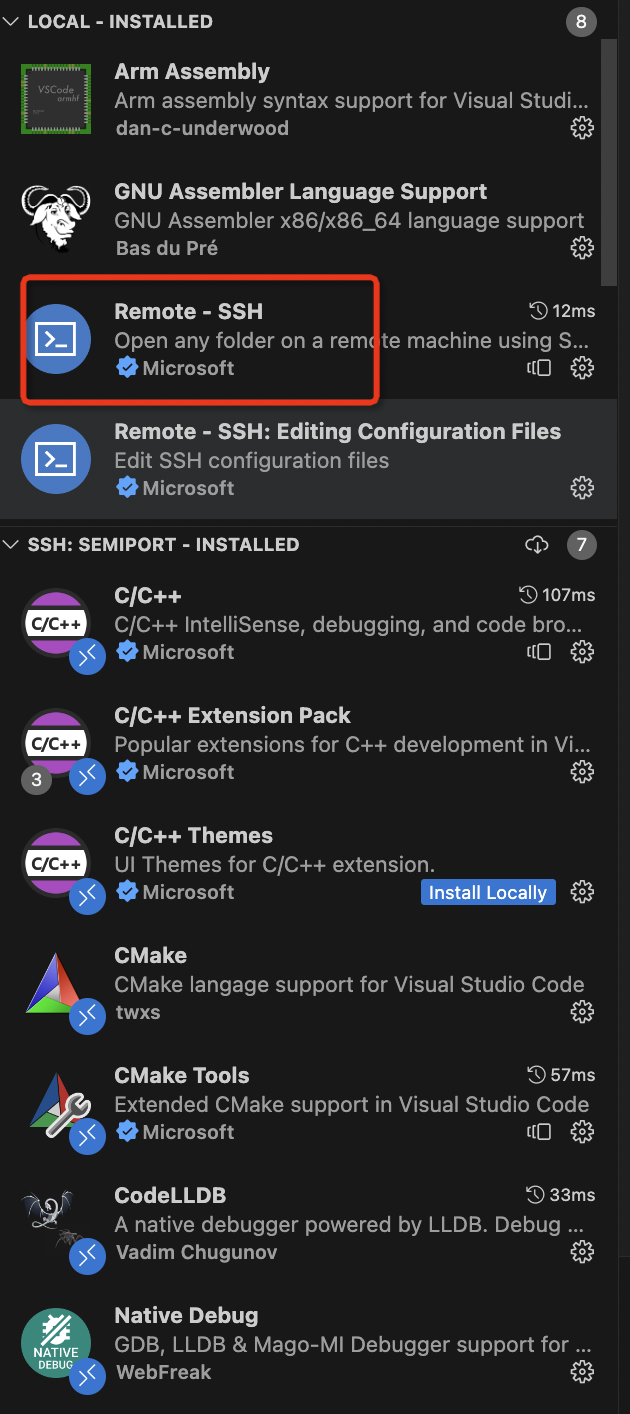

¶ 2.2.2 基础插件
下载解压后，运行VSCODE，然后进行基础的插件安装
- remote ssh（如使用远程登录方式）
- arm assembly（如SOC中有使用arm cpu model）
- cmake // 服务器上
- c/c++ // 服务器上
- native debug // 服务器上
提示：安装在服务器上，如VSCODE安装在本地PC请先连接上服务器后再安装，否则直接安装即可。连接服务器请参考2.2.3 连接到开发服务器
首先安装Remote SSH，连接上服务器后（参考2.3.3连接到开发服务器），再安装其他插件，完成后，可以进行远程开发，必要的远程配置参考vscode帮助说明或者google搜索
VSCode Remote 体验 | 远程Linux环境开发真香 https://zhuanlan.zhihu.com/p/64849549
手把手教你配置VS Code远程开发工具 https://zhuanlan.zhihu.com/p/141344165
VS Code Remote Development https://code.visualstudio.com/docs/remote/remote-overview
¶ 2.2.3 连接到开发服务器
如VSCode直接安装在服务器端，忽略如下方法，通过远程桌面连接服务器，直接打开即可；
如VSCode安装在本地PC，可以通过如下方法打开VSCode；

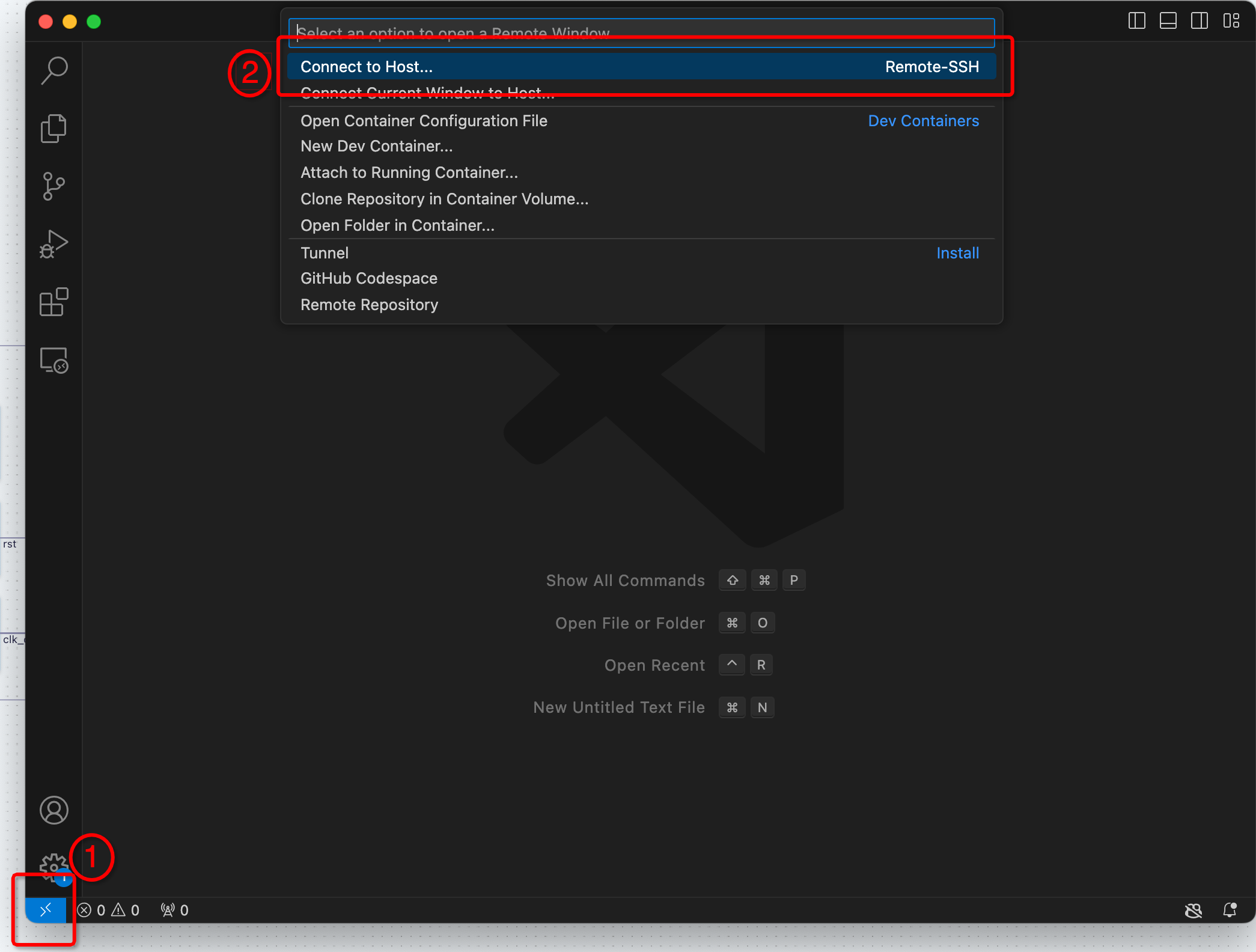

方法一：打开VSCode，点击右下角的“Open a Remote Window”，连接到开发服务器；
方法二【推荐】：
1） 在客户端电脑配置好“~/.ssh/config”
Host serv-name
HostName X.X.X.X
User user_name
Port X

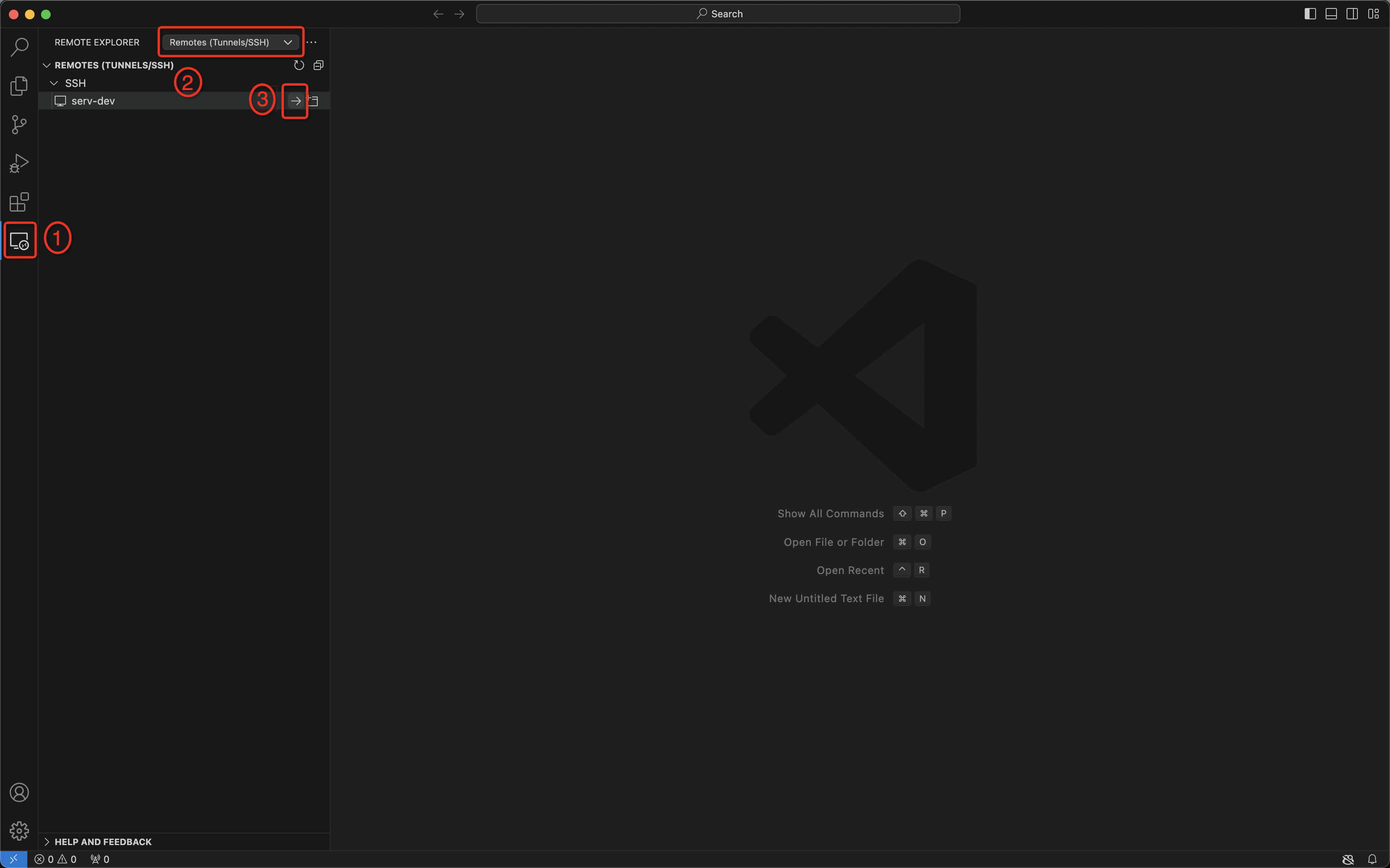

2）打开VSCode，导航打开"Remote Explorer"，在"Remote Explorer"顶部选择“Remotes(Tunnels/SSH)”，在对应的开发服务器，点击“Connect in Current Window...” 。
¶ 2.2.4 Mosim IDE插件安装
导航打开"Extensions"，在"Extensions"顶部点击“…”打开“Install from VSIX...”，在路径输入框输入（或选择）正确的路径和vsix文件: /home/user_name/mosim-xxx-RELEASE/mosim-vsc-X.X.X.vsix

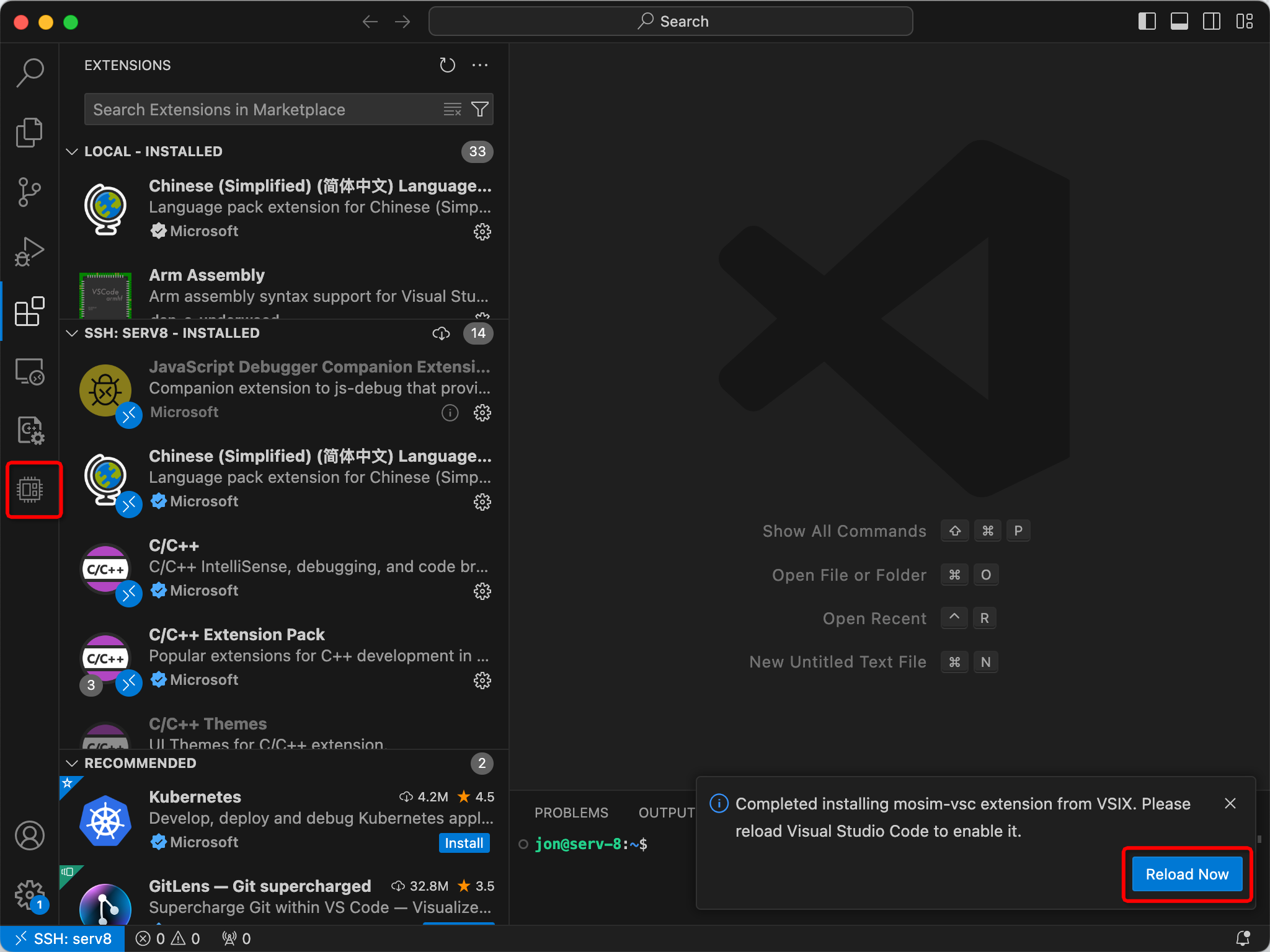

安装成功后，左侧功能导航栏将出现一个芯片形状的Icon，名称为：“MOSIM”。远程方式下：右下角会出现提示窗口，点击按钮“Reload Now”或重启vscode，安装完成。
¶ 2.3 获取Mosim安装包和安装
请联系芯芒科技 Sylvia sylvia.hu@simango.cn 获取run安装包,比如
mosim-v2.0.0-20250301-f32ba08-Release-UFS-LIB.run
执行如下命令, 如果系统第一次安装，默认的安装路径是用户的$HOME/mosim
注 可以指定其他安装路径(选择2， 然后输入安装路径， 请注意安装路径读写权限，如果本用户没有写权限，那需要sudo 进行安装)
stone@server-234:~/mosim_show$ chmod +x mosim-v2.0.0-20250301-f32ba08-Release-UFS-LIB.run
./mosim-v2.0.0-20240301-f32ba08-Release-UFS-LIB.run
Verifying archive integrity... 100% MD5 checksums are OK. All good.
Uncompressing mosim安装... 100%
Usage:
install_mosim_release.sh [-p mosimhome]
Select an operation
1.Use this installation directory: /home/stone/mosim
2.Specify installation directory
1
select install path:/home/stone/mosim
......
¶ 2.4 检查MOSIM运行相关环境变量
安装会自动在~/.bashrc添加以下内容：
export MOSIM_HOME=/home/stone/mosim
export LD_LIBRARY_PATH=$MOSIM_HOME/lib:$MOSIM_HOME/3rd/systemc234/lib:
运行source ~/.bashrc， 或重新打开terminal使其生效
注3：涉及环境变量变更时，ps aux | grep main.js, kill掉本用户对应的进程，重启VSCODE
¶ 2.5 许可文件
如果没有许可，执行mosim会报错，如下
stone@server-234:~/mosim/bin$ ./mosim-top
许可错误 : environment variable not defined
运行平台签名信息 : "AFee-TGAA-AAA=" 请提供此签名信息，联系杭州芯芒科技获取授权许可
请带上运行平台的签名信息上面的"AFee-TGAA-AAA=", 联系我们, 芯芒会生成一个许可文件，mosim_AFee.lic
收到许可文件后在 ~/.bashrc 配置许可文件路径：
export MOSIM_LICENSE_LOCATION=/home/stone/mosim_AAEE.lic
source ~/.bashrc
¶ 3 New Mosim Project（建模工程师关注）
注意：这里项目所在目录和项目名称是分2次输入的。
¶ 3.1 选择项目路径

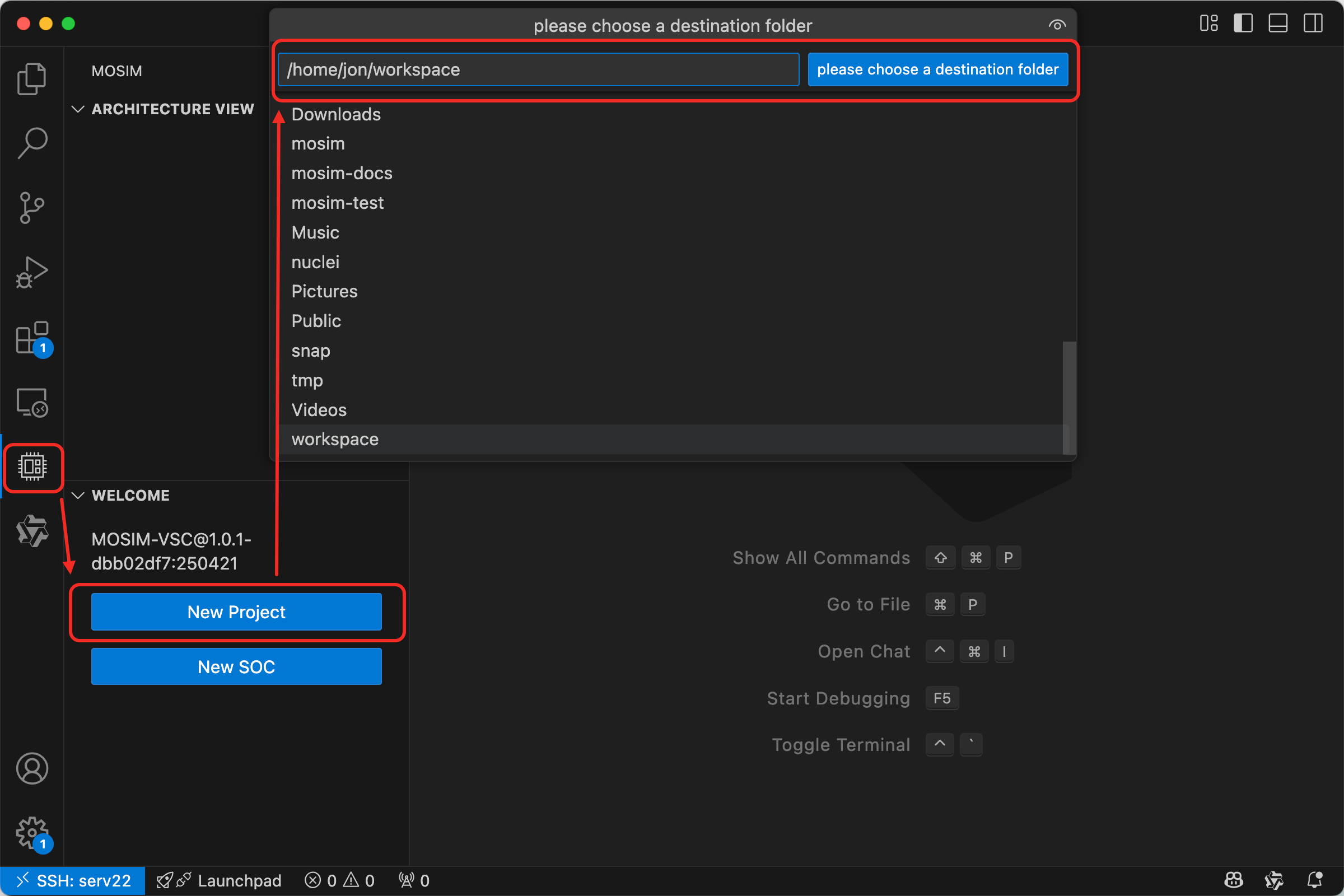

导航打开“MOSIM”，在“WELCOME”面板中，点击“New Project”，在路径输入框选择项目所在路径：/home/user_name/workspace
注: 项目所在路径必须已经存在

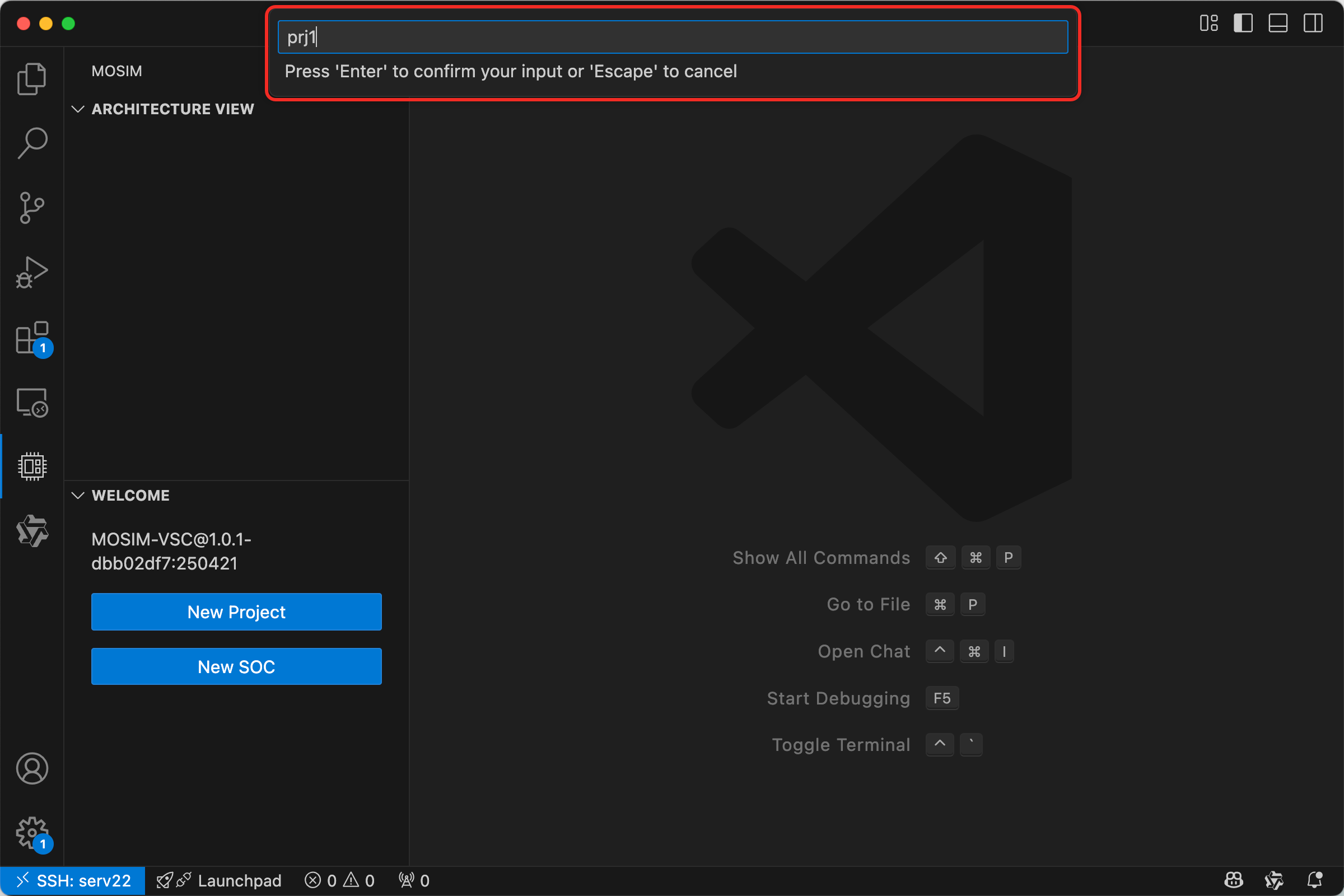

¶ 3.2 命名项目

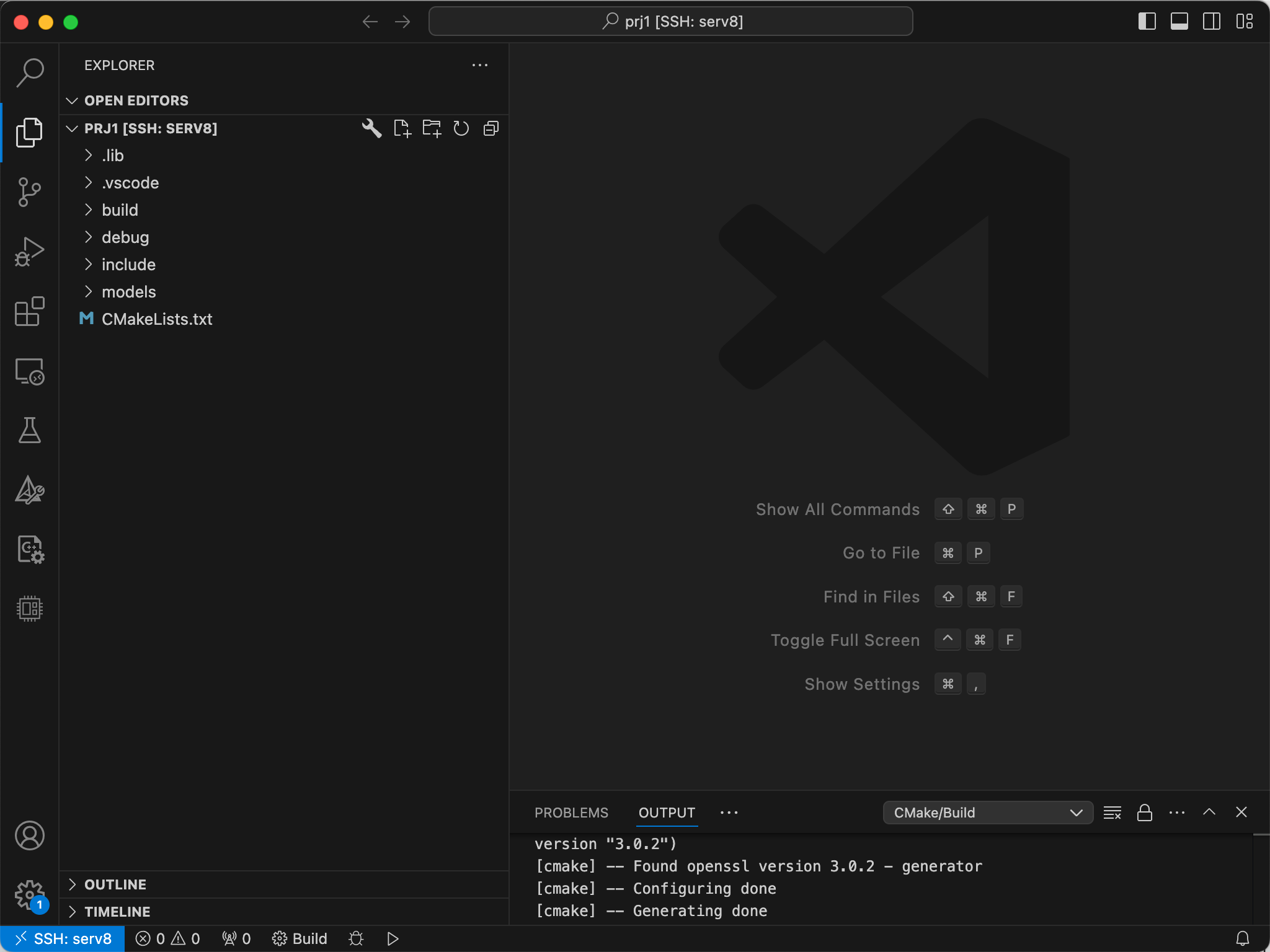

接着输入项目名称，回车。项目正式创建
¶ 4 New SOC（建模工程师关注）

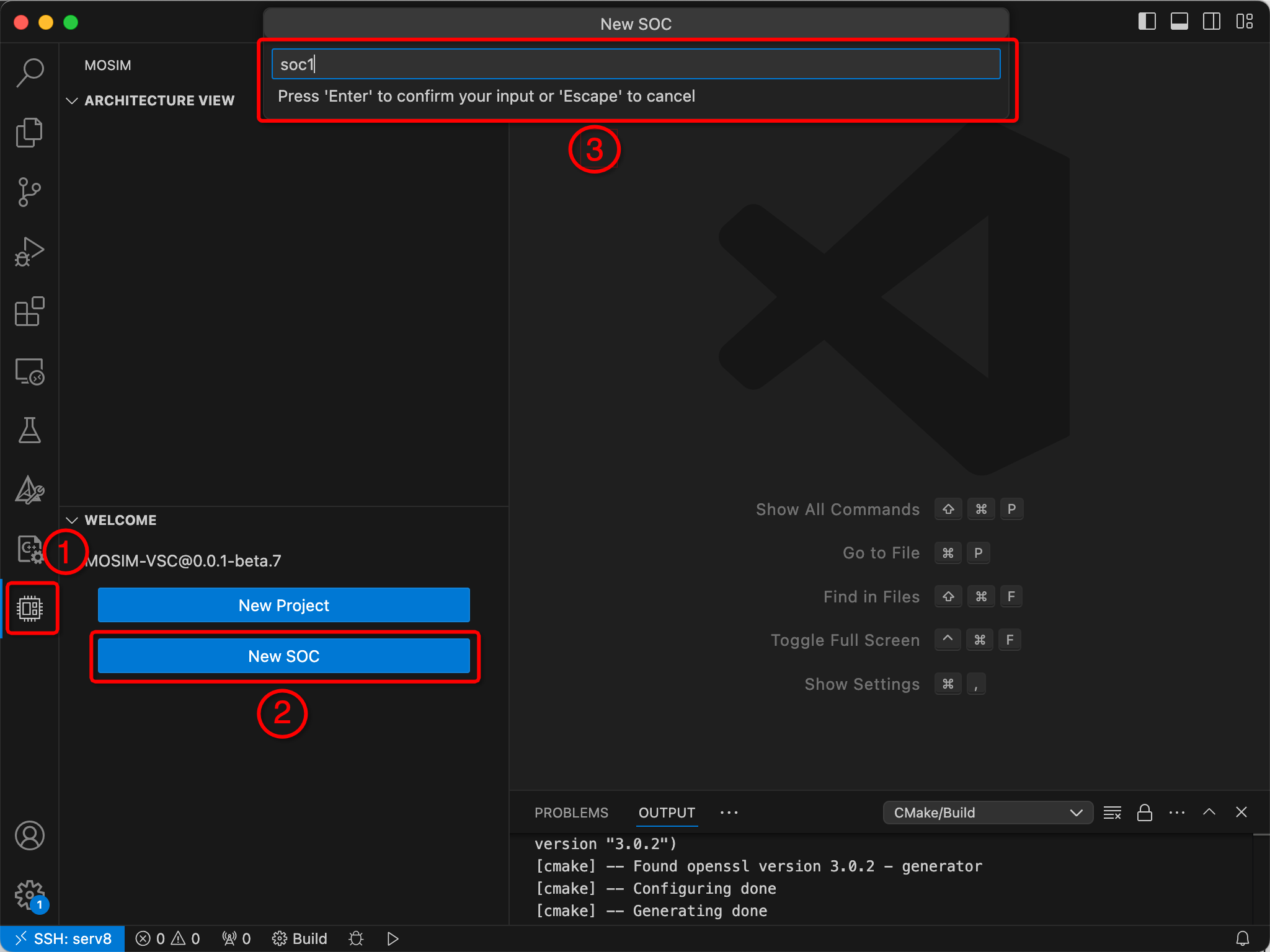

导航打开“MOSIM”，在“WELCOME”面板中，点击“New SOC”，在输入框中输入SOC的名称，如： soc1
至此，项目和SOC创建成功。整个项目目录结构和说明如下：
prj1
├── .lib // 编译链接库和运行时动态库
├── .mosim // 编译参数等配置文件
├── include // 用户模型头文件
├── models // 用户模型代码
└── soc // soc目录
└── soc1 // soc示例目录
├── conf // 配置文件目录
│ ├── layout.json // 布局，在可视化编辑页面中的大小、位置等信息
│ ├── libs.json // 使用到的lib内容
│ ├── log_config.toml // 日志配置
│ └── top.json // soc中model、model参数，model间互连信息等
├── fw // 固件存放目录，固件也可以放其他位置，soc中指定具体路径即可
└── logs // soc的运行日志
├── CMakeLists.txt // cmake文件
打开SOC可视化编辑界面：
方法一：导航打开“MOSIM”，在“ARCHIITECTURE VIEW”面板中，选择 soc1 。

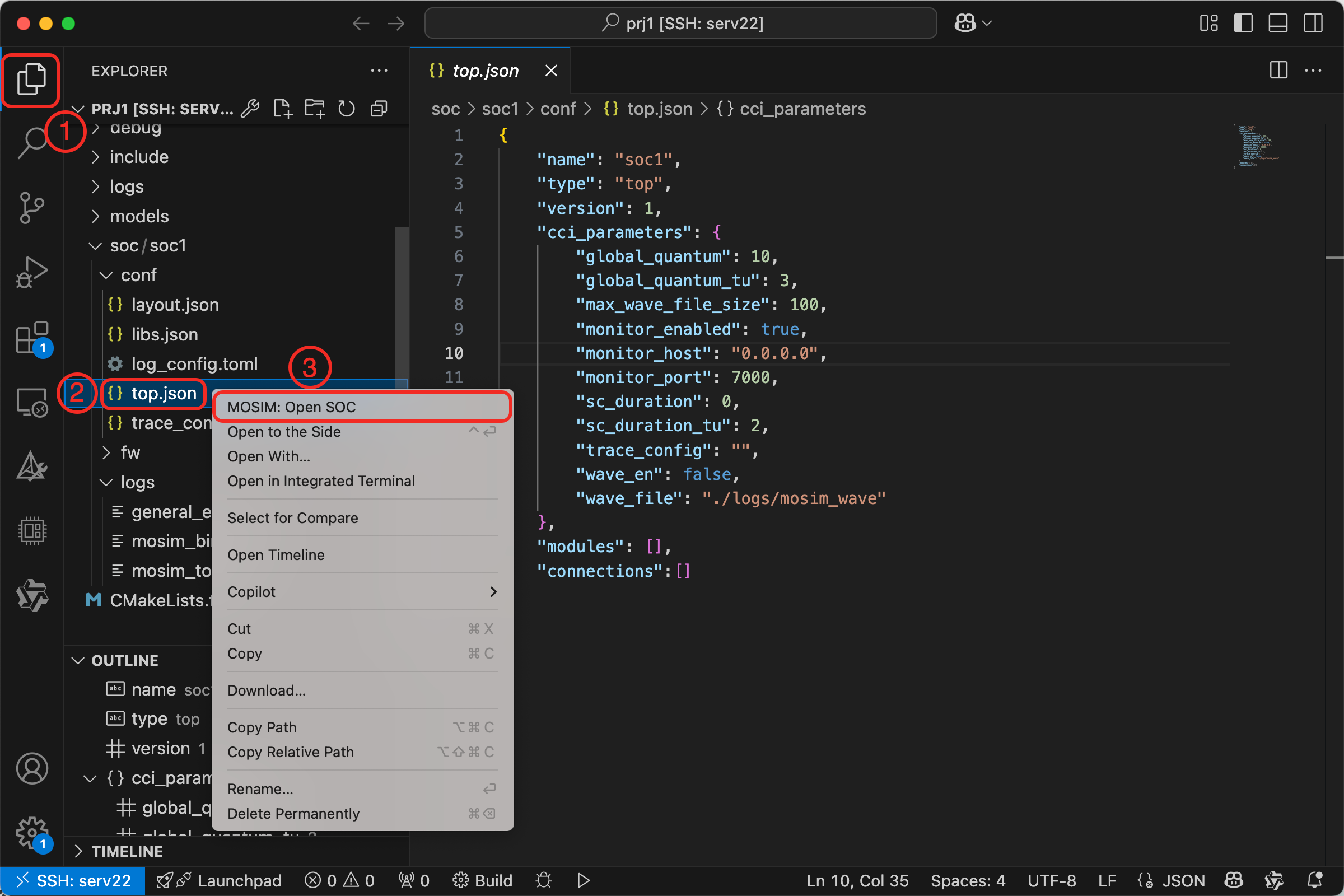

方法二：导航打开“EXplorer”，在“EXPLORER”面板中，单击右键soc/soc1/conf/top.json，在弹出菜单选择“MOSIM:Open SOC”
¶ 5 组建SOC（建模工程师关注）
选择“Libs”，把需要的模型拖入画布，设置属性、连接信号线。

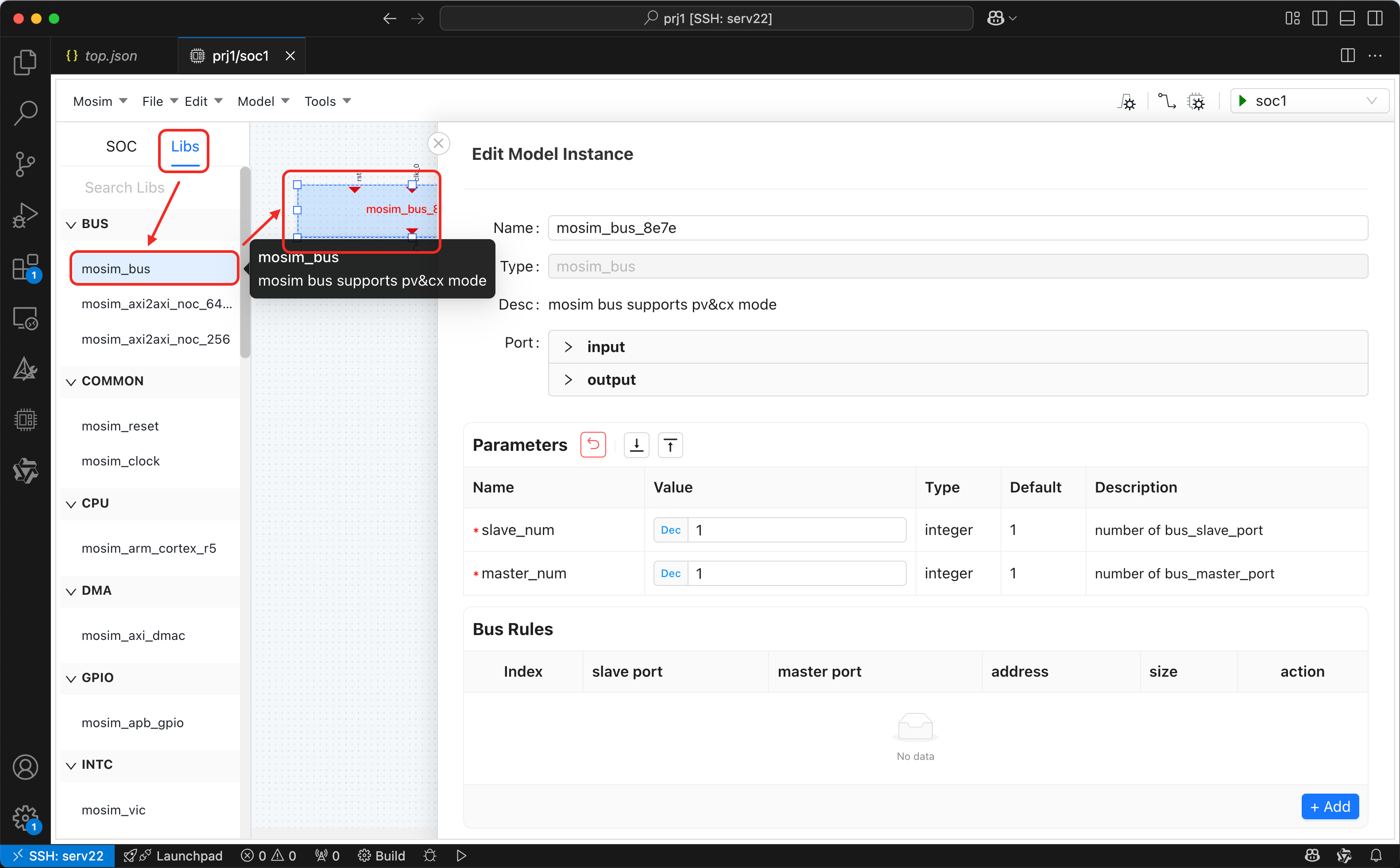

¶ 5.1 SOC中添加模型
切换到“Libs”，鼠标点所需Model，并按住左键，拖入画布，在弹出窗口中（或双击Model, 或右键点击Model选择“Edit”)修改Model参数，修改完成后点击菜单“File->Save”保存对SOC的修改。

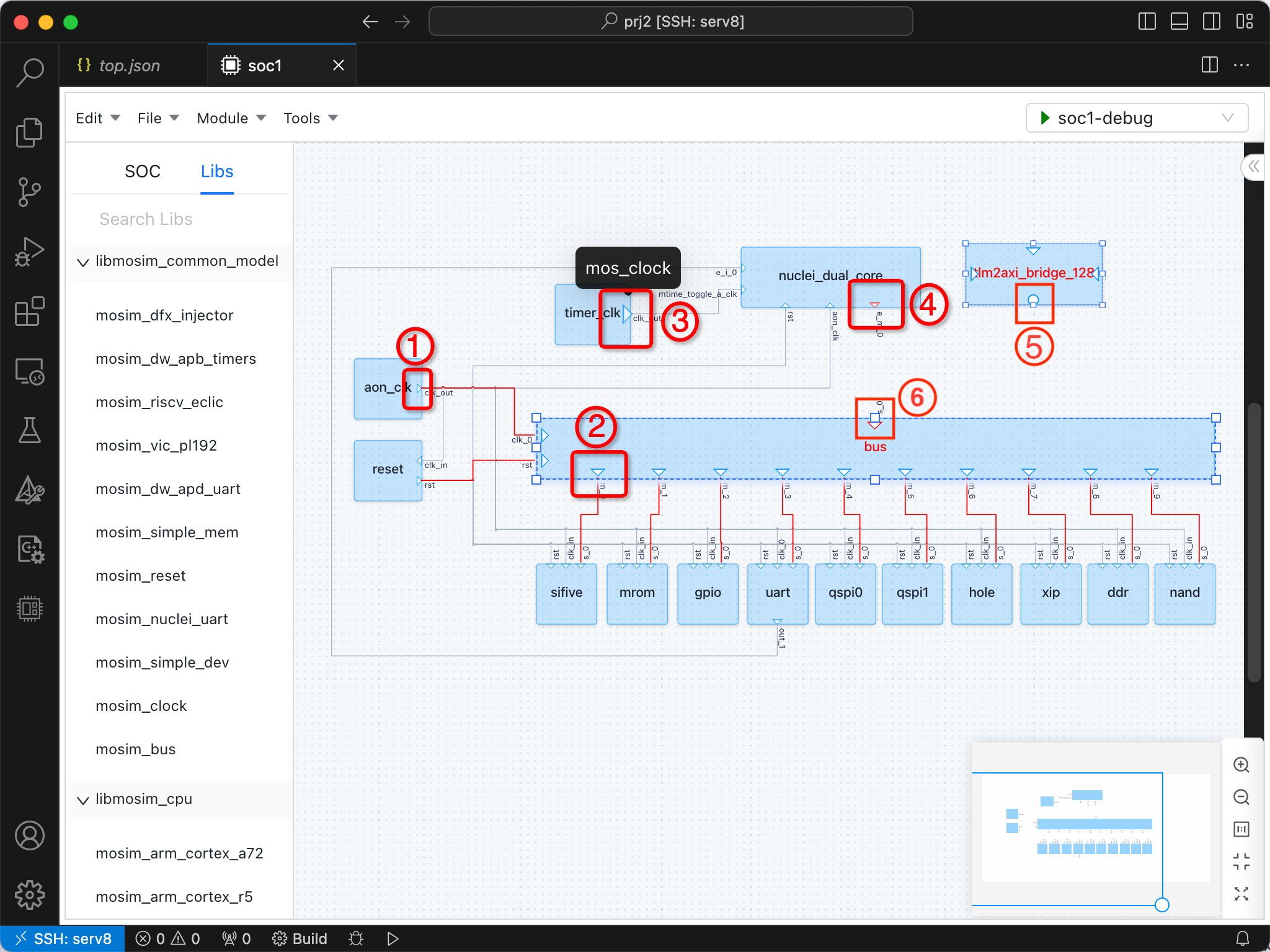

¶ 5.2 模型端口状态和类型说明
¶ 5.2.1 端口状态
- 未选中：小号端口icon，如1、4；
- model选中或鼠标移入端口：会放大icon，如2、3，便于连线；
- 未连接：红色边框，如3、6；
- 已连接：蓝色边框，如1、2、3；
¶ 5.2.2 端口类型
- 输入端口，三角形箭头方向“朝内”，如6；
- 输出端口，三角形箭头方向“朝外”，如2；
- 双向端口，用“圆形”表示，如5；

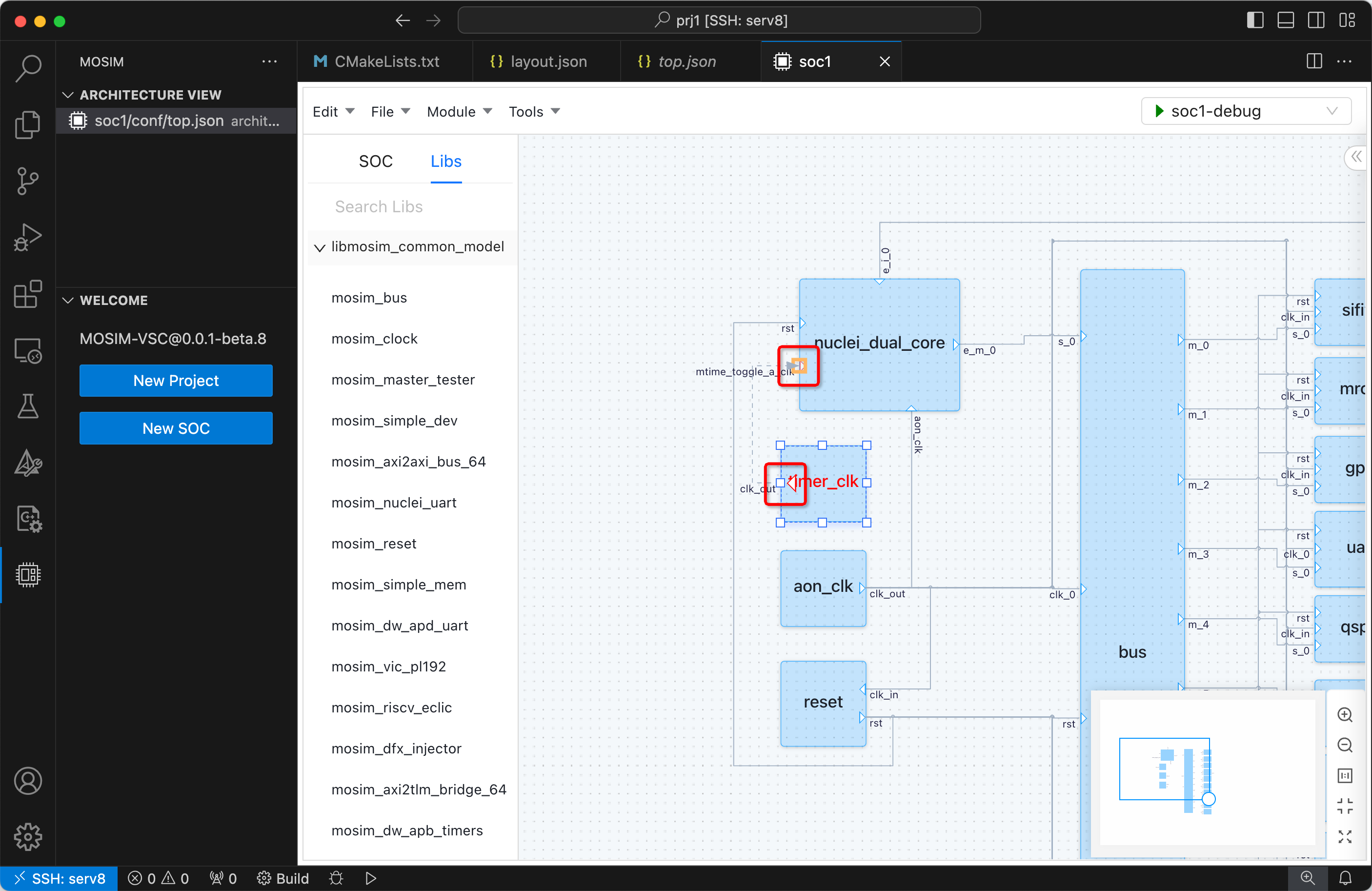

¶ 5.3 调整模型端口位置
MOSIM支持模块的端口可以调整位置，便于连线：
1）调整端口所在的边（上下左右）：

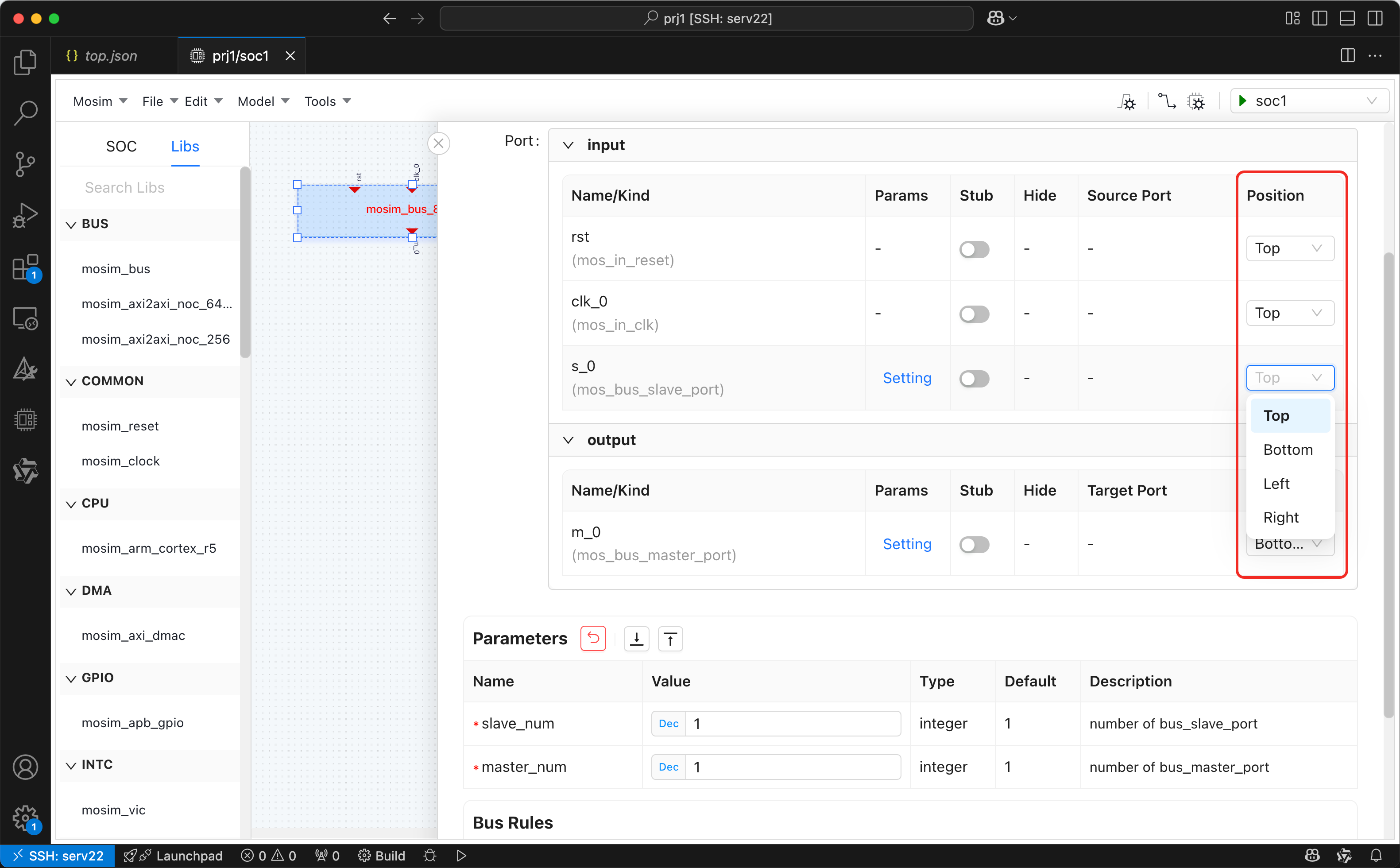

通过Model属性中“Position”切换到left、right、top、bottom边上
2）调整端口在边上的位置：

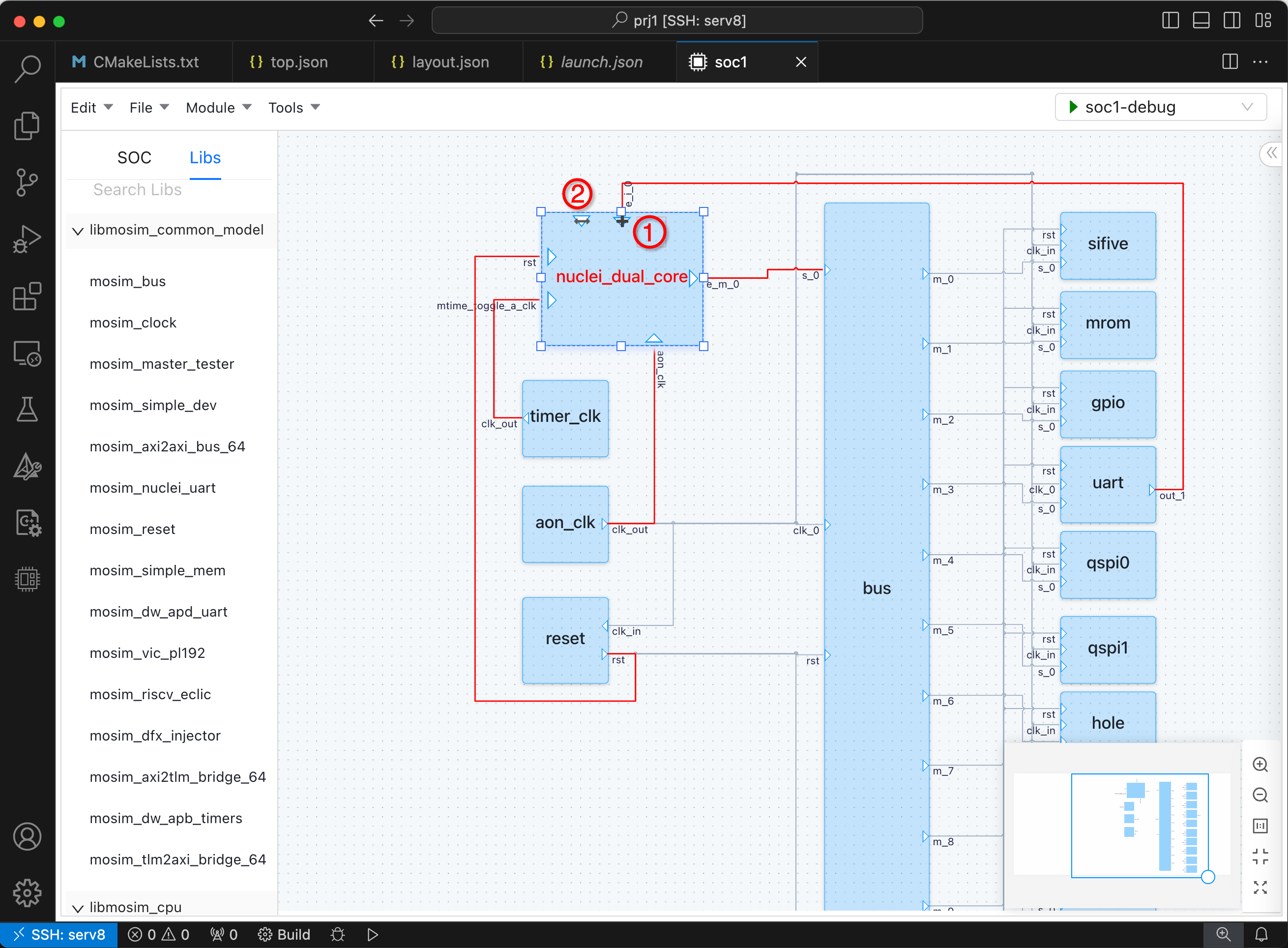

鼠标移入端口icon，此时端口的icon会放大，鼠标指示变为“十字架”（图中1），点击端口，鼠标指示变为“上下移动”或“左右移动”（图中2），移动鼠标的位置，在需要的位置再次点击鼠标，移动操作完成。
¶ 5.4 模块间连线
将两个模块的端口互相连线即可实现模块间的端口绑定。
插件会对连接的端口做一些合法性检测，比如输入端口连接到输入端口是不允许的。
方法一：图形操作。鼠标移入端口，按住鼠标左键，拖动到要连接的另外一个端口，完成连接。
操作技巧：选中待连接的Model（通常选择多条输出的Model，比如clock、reset），比较容易操作。
注意：连线无选中状态，只有鼠标移入状态。

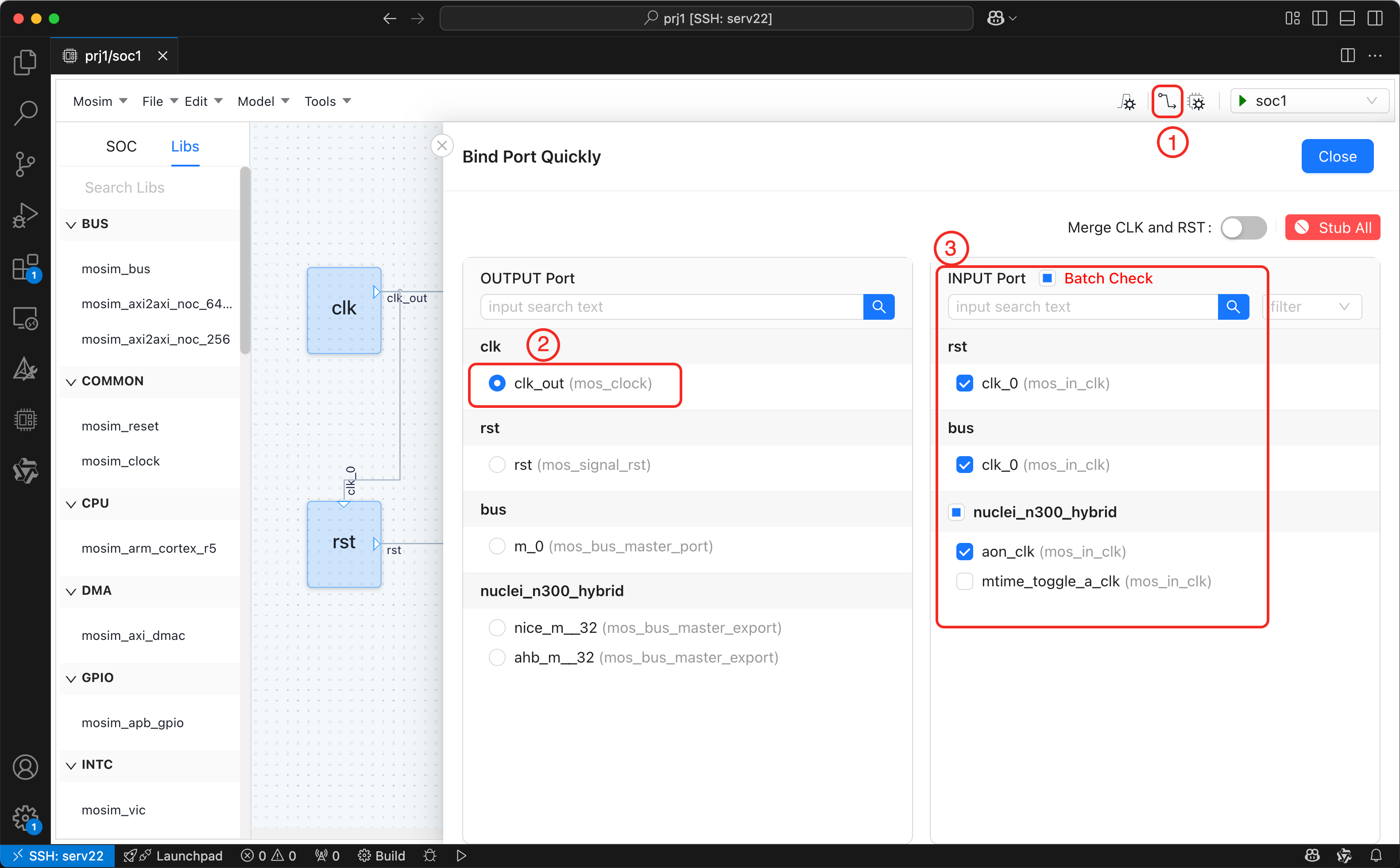

方法二：选择操作。作为快速连线操作，特别适合clock、reset这类一个端口连接多个模块端口的场景。
¶ 5.5 调整连线

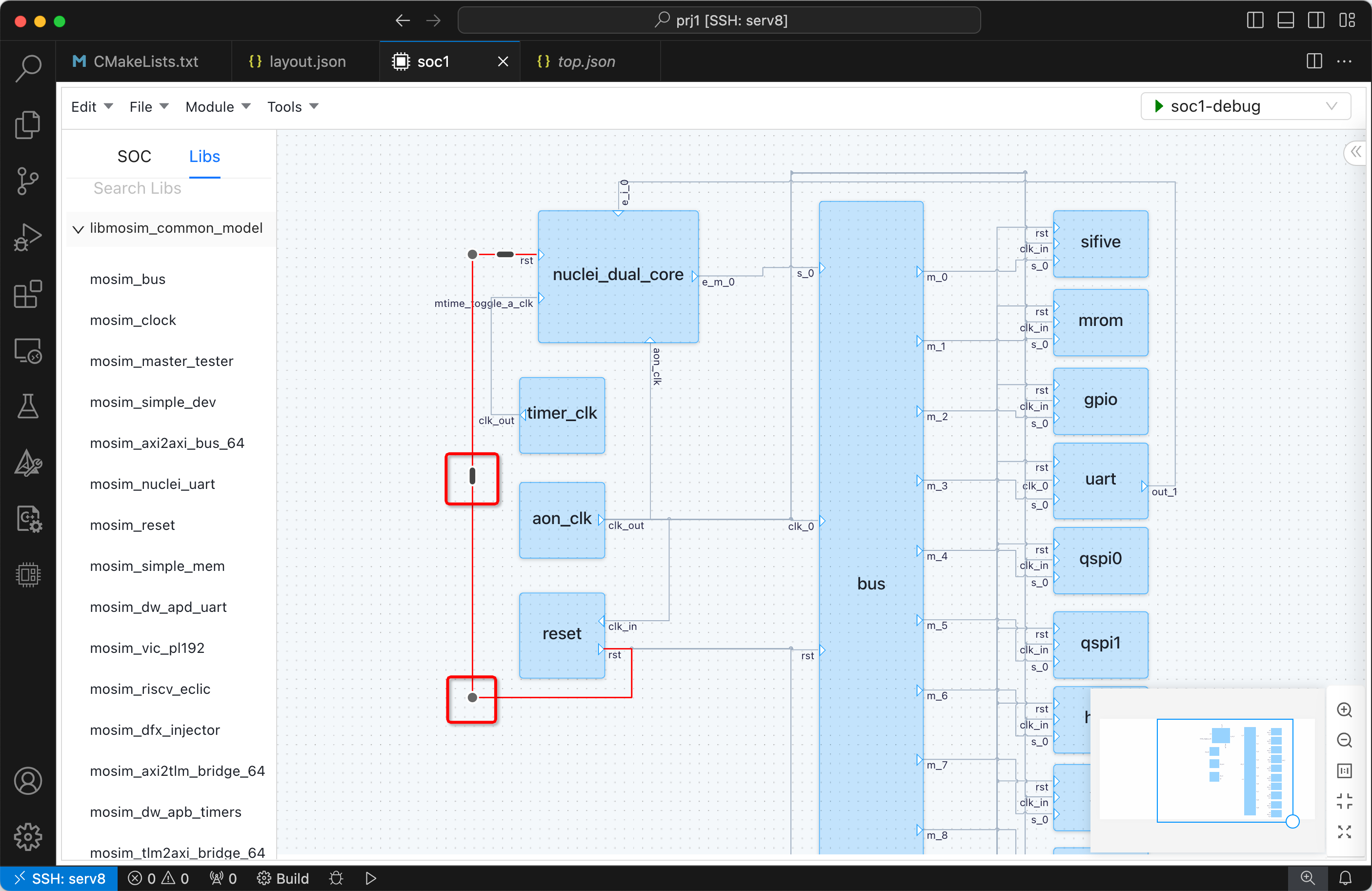

鼠标移入连线，线变色：
- 拐角设置：点击线上某个点，出现黑点，在黑点上按住鼠标左键拖动，实现线的拐角；
- 消除拐角：在黑点上双击，消除拐角，连线自动重新布局；
- 线段拖动：2次点击需要拖动的线段，出现2个黑点和一条线段拖动的黑色线段句柄，在线段句柄上按住鼠标左键拖动，实现线段位置调整；
¶ 5.6 删除连线
右键单击连线，选择“Delete Edge”。
¶ 5.7 隐藏连线
复杂soc的模块、连线很多，为了让页面更加突出重点，可以隐藏某些连线，比如clock、reset的连线。
¶ 5.8 总线路由配置
在Model属性页面的“Bus Rules”中设置，需要注意的是入口、出口保证正确，并且不要有地址是重叠的。
¶ 6 配置运行SOC
¶ 6.1 模块或模块端口参数配置
双击Model或鼠标右键点击Model后选择“Edit”，打开Model的属性设置页面，修改模型（或模型端口）的参数，如：
1、在bus port上配置rules、image文件的路径及文件名等参数
/home/user_name/prj1/fw/AISC_BE_DISK.axf,/home/user_name/prj1/bin/coremark_arm.bin@0x00064000"
注意：不同的axf，bin之间用逗号“,”分隔，bin文件要说明加载地址@addres
2、修改cpu model的gdb_wait=false，表示CPU不等待gdb调试连接，将直接执行fw
(如果需要调试FW的boot.S阶段，建议gdb_wait=true，这样可以在启动fw前先attach上调试器)
3、对于支持性能模式的模块，配置模型运行模式：
将run_mode设置为对应的模式：
PV - 功能（fast）模式
CX - cycle近似精确模式，通常为用systemC建的性能模型
CA - cycle精确模式，通常是RTL代码转换生成的性能模型
¶ 6.2 SOC运行参数配置

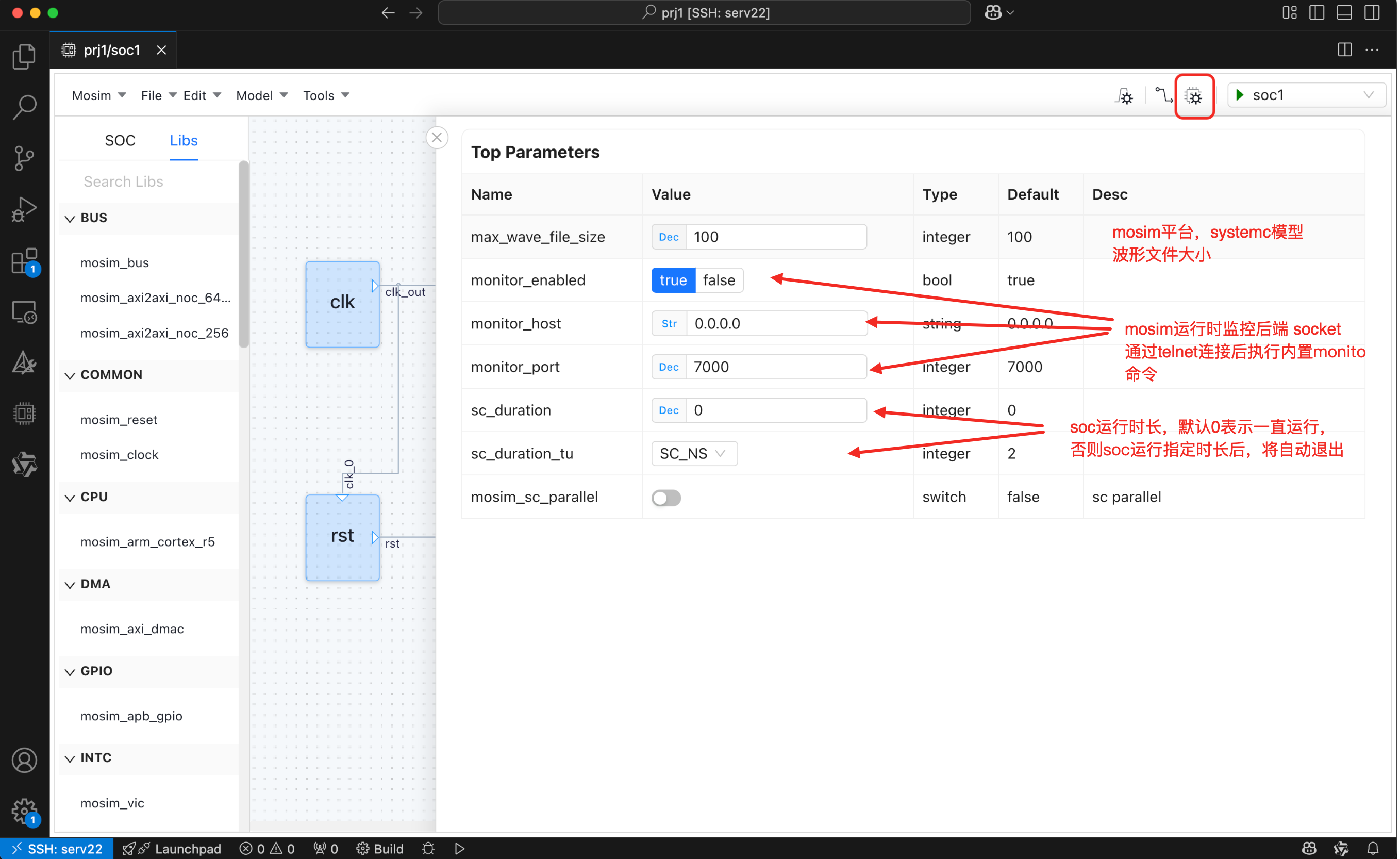

修改SOC各种属性和参数，可以点击上图右上角的“Setting Top Parameters”按钮，编辑属性和参数后，点击“File->Save”保存（操作类似model属性和参数的修改）。
¶ 6.3 运行
¶ 6.3.1 图形界面运行
¶ 6.3.1.1 默认参数运行

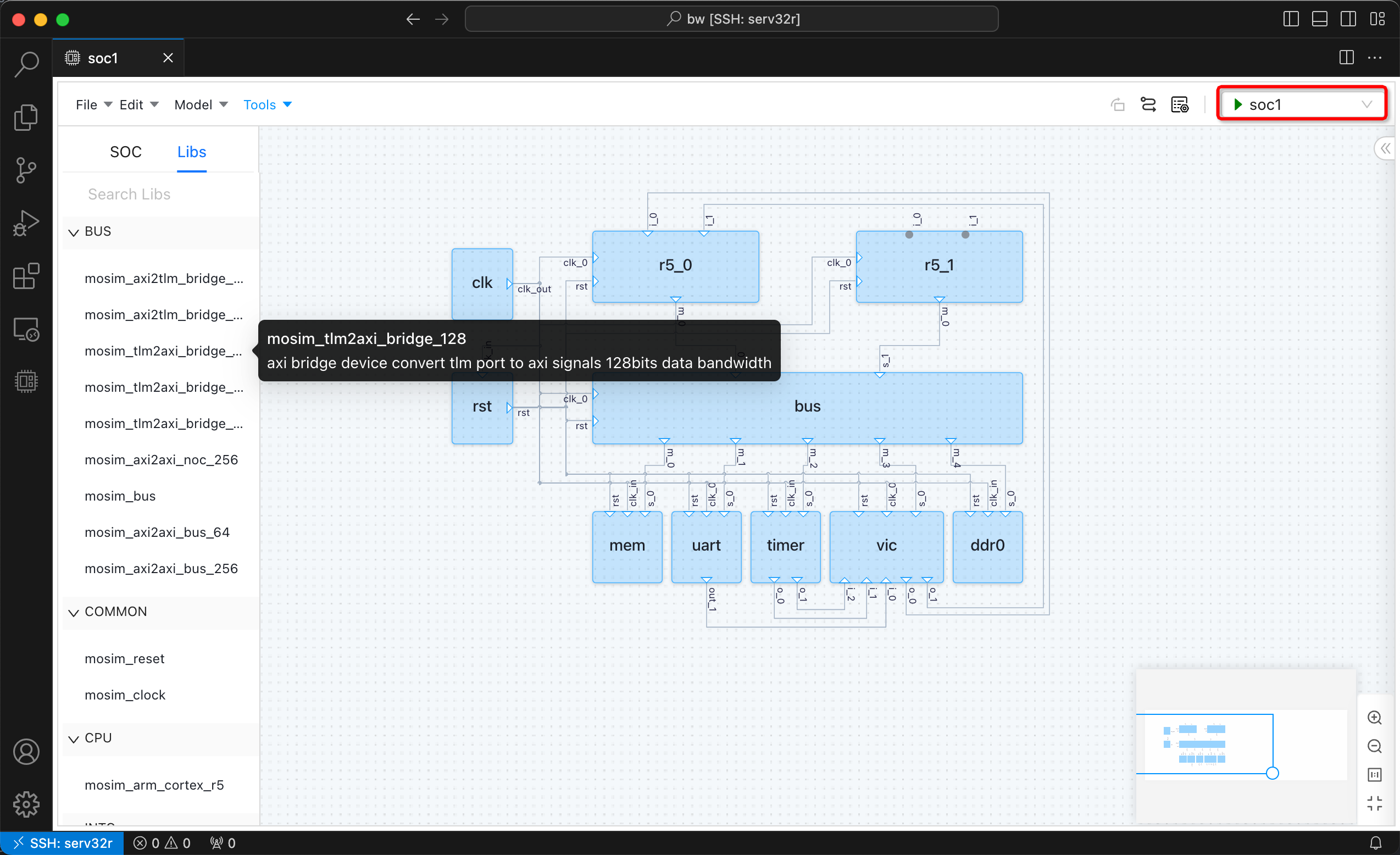

点击SOC右侧运行按钮；在下方TERMINAL中将看到SOC串口输出：
在SOC目录的logs目录下将生成仿真日志、波形等；

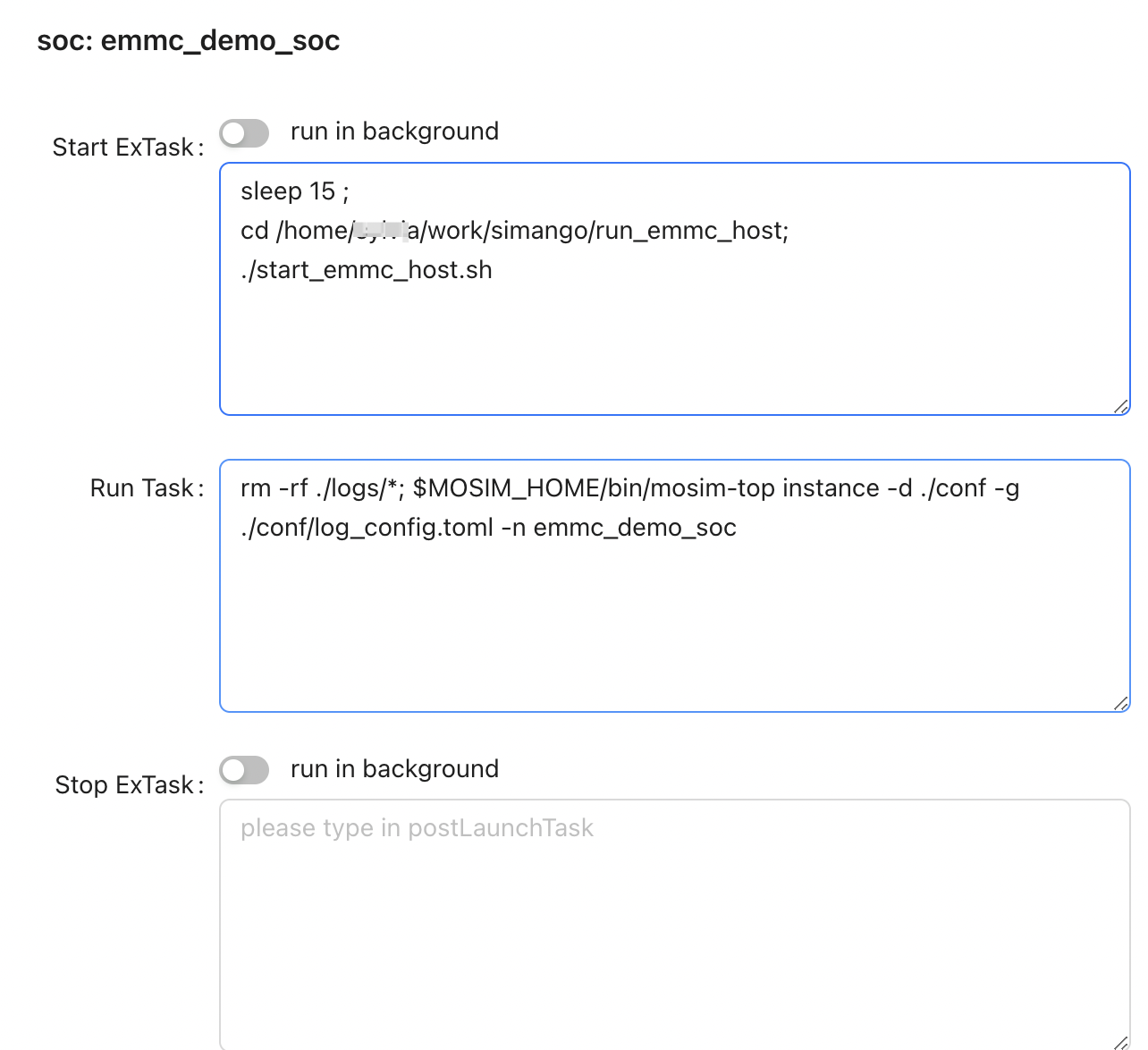

¶ 6.3.1.2 运行命令自定义
你也可以自定义运行命令：
比如在运行MOSIM平台前，需要运行emmc host(qemu主机系统)
运行mosim平台前，定制start/Stop Extask 命令，如在Start Extask框中填入如下内容，在soc运行时同步启动host：
sleep 15 ;
cd /home/<user>/work/simango/emmc_host;
./start_emmc_host.sh
¶ 6.3.2 shell命令直接运行
可以直接在shell中运行某个soc, 假设你的项目目录在 你的home目录下；那可以运行以下命令，将运行soc1
cd ~/prj1/soc/soc1
$MOSIM_HOME/bin/mosim-top instance -d ./conf -g ./conf/log_config.toml -n soc1
¶ 6.4 终止/退出Mosim
方法一，点击插件SOC右侧停止按钮
方法二，如果是shell直接运行模式，ctrl+c即可
方法三，如果VSCODE调试中，那么点击停止按钮即可，FW或MOSIM的调试停止按钮都可以。
¶ 7 调试Firmware固件
¶ 7.1 在launch.json增加调试配置
点击Vscode左侧栏的调试按钮（三角箭头，见3.4.4图示），launch.json配置参考如下：
{
// 使用 IntelliSense 了解相关属性。
// 悬停以查看现有属性的描述。
// 欲了解更多信息，请访问: https://go.microsoft.com/fwlink/?linkid=830387
"version": "0.2.0",
"configurations": [
{
"type": "cppdbg",
"request": "launch",
"name": "cppdbg-fw-r5-0",
"program": "${workspaceFolder}/soc/r5_mp_demo_soc/fw/wfe.elf",
"miDebuggerServerAddress": "localhost:7307",
"cwd": "${workspaceFolder}/soc/r5_mp_demo_soc",
"linux": {
"MIMode": "gdb",
"miDebuggerPath": "/usr/bin/gdb-multiarch",
"stopAtEntry": true
},
},
{
"type": "cppdbg",
"request": "launch",
"name": "cppdbg-fw-r5-1",
"program": "${workspaceFolder}/soc/r5_mp_demo_soc/fw/wfe.elf",
"miDebuggerServerAddress": "localhost:7308",
"cwd": "${workspaceFolder}/soc/r5_mp_demo_soc",
"linux": {
"MIMode": "gdb",
"miDebuggerPath": "/usr/bin/gdb-multiarch",
"stopAtEntry": true
},
},
{ // SOC硬件模型调试配置
"type": "cppdbg",
"request": "launch",
"name": "r5_mp_demo_soc-debug",
"program": "${env:MOSIM_HOME}/bin/mosim-top", //mosim程序
"args": [
"instance",
"-d",
"${workspaceFolder}/soc/r5_mp_demo_soc/conf", //运行配置文件
"-g",
"${workspaceFolder}/soc/r5_mp_demo_soc/conf/log_config.toml",
"-n",
"r5_mp_demo_soc"
],
"environment": [{"name":"LD_LIBRARY_PATH", "value": "${env:LD_LIBRARY_PATH}:${workspaceFolder}/.lib"}],
"cwd": "${workspaceFolder}/soc/r5_mp_demo_soc",
"preLaunchTask": "vDelLogs_r5" // 调试前运行的shell命令，可以添加到task.json中，见下面附task.json参考
},
]
}
注：
如果FW源码路径和二进制build路径不一致，比如fw.axf是在/home/my_name/dev/fw下构建的，但现在调试的源码在/home/user_name/dev/fw下，那么需要配置下sourceFileMap，如上。在debug停止（比如遇到断点）的时候，点击调用栈的函数，可以看到fw原始build路径。
附：tasks.json参考:
{
"version": "0.2.0",
"tasks": [
{
"label": "runShellCommand",
"type": "shell",
"command": "rm -rf /home/user_name/prj1/logs" // 删除日志
}
]
}
¶ 7.2 启动mosim（硬件）
参考 6.3
调试前确认修改配置文件，如果需要从启动地址开始调试FW，修改cpu的参数 - gdb_wait=true
¶ 7.3 调试FW
1、调试功能一览：

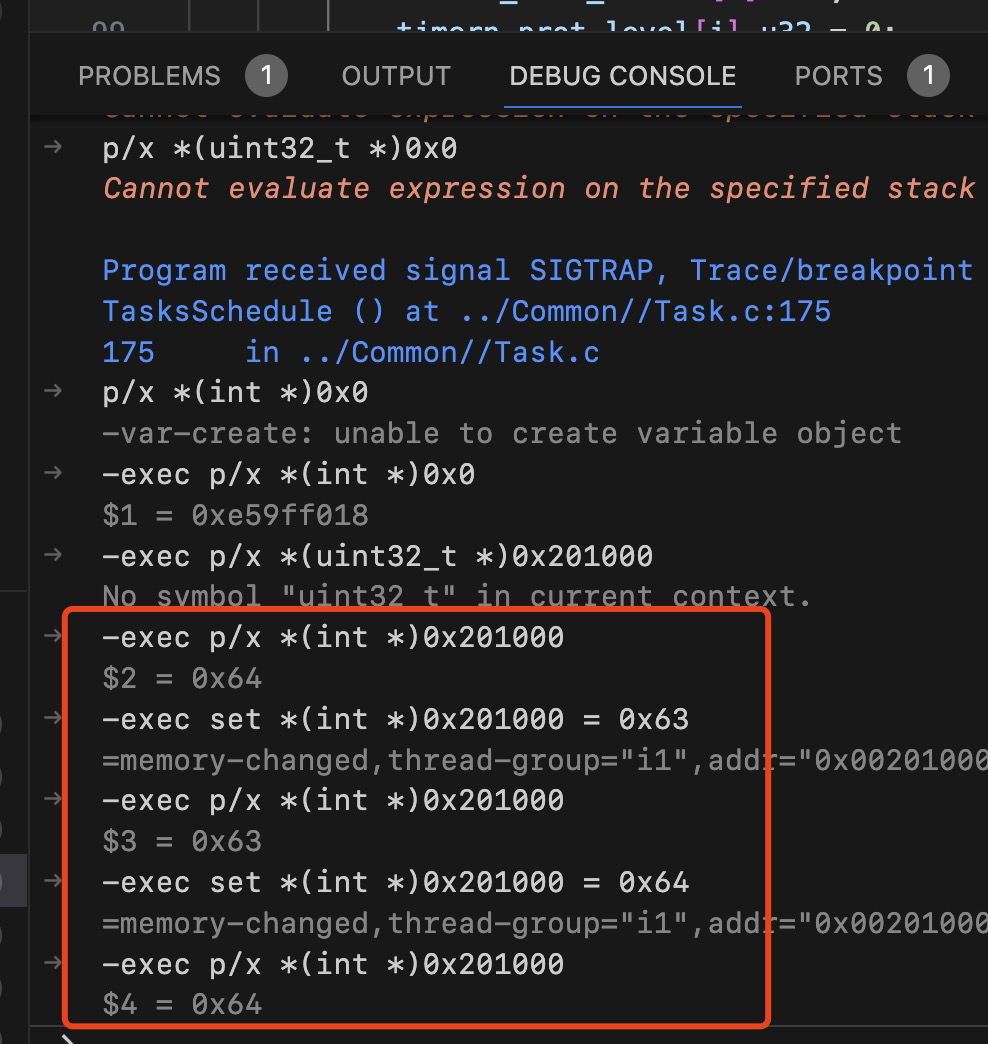

2、DEBUG CONSOLE窗口（fw调试窗口下）可以执行gdb命令，注意前面要加-exec
如图中命令，可以修改0x201000地址的值，为timer的timern_load_count寄存器。
¶ 8 其他功能介绍
¶ 8.1 firmware代码覆盖率收集
¶ 8.1.1 编译Firmware
正常编译firmware，将生成的firmware放在合适路径备用
¶ 8.1.2 打开CPU TRACE日志并运行SOC
使用正常编译的firmware，配置SOC使用上述生成的firmware
在SOC界面中，双击CPU模型节点，打开参数设置页面，设置trace_cov为true
运行SOC将生成相应的CPU TRACE日志，如：arm_pc.log，其内容如下：
=== trace_cpu_marker:0 name:cortex_r5_0 cpu_model:Cortex-R5 coreid:0 ===
=== trace_cpu_marker:1 name:cortex_r5_1 cpu_model:Cortex-R5 coreid:1 ===
1 0 s 0x0
1 0 s 0x4
1 0 s 0x8
...
...
¶ 8.1.3 激活代码覆盖统计编译选项
再次编译firmware，并在编译时添加--coverage，例如Makefile中：
CFLAGS += --coverage
编译后将生成源码对应的.o及.gcno文件，保留备用
¶ 8.1.4 生成代码覆盖率报告信息
使用芯芒提供的工具mos-gcovr生成代码覆盖率报告:
./mos-gcovr --addr2line /path/to/addr2line --gcov /path/to/gcov --src-path /path/to/src --log-file /path/to/arm_pc.log --images /path/to/image1.elf /path/to/image2.elf -o /path/to/report
参数说明：
--addr2line: 编译firmware的GNU工具链中提供的addr2line工具，如：arm-none-eabi-addr2line
--gcov： 编译firmware的GNU工具链中提供的gcov工具，如：arm-none-eabi-gcov
--src-path: firmware源码路径
--log-file： SOC生成CPU TRACE日志
--images: firmware运行文件
-o: 生成报告路径

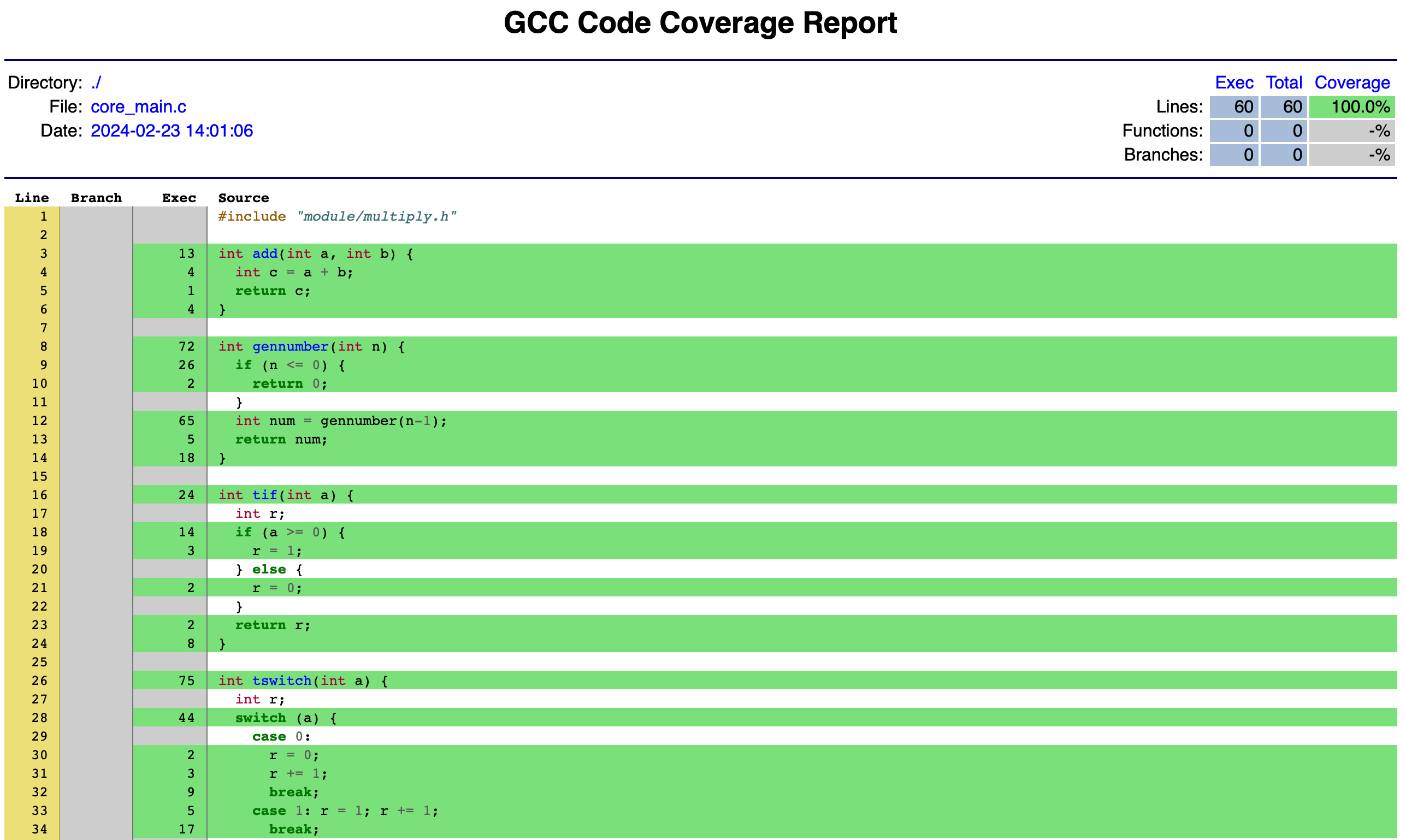

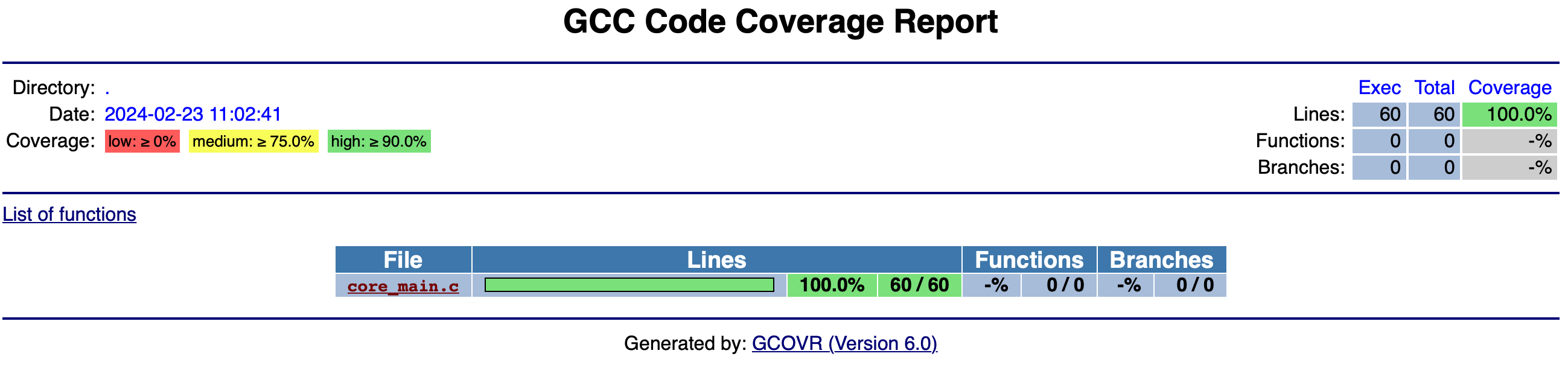

¶ 8.1.5 查看coverage报告信息
生成的报告保存在html文件夹中，用浏览器打开即可
¶ 8.2 Firmware单元测试框架
在firmware测试用例源码中包含芯芒提供的头文件：<tau/tau.h>
¶ 8.2.1 修改程序入口
无自定义main函数
直接使用宏：
#include <tau/tau.h>
TAU_MAIN()
有自定义main函数
#include <tau/tau.h>
TAU_NO_MAIN()
int main(int argc, char** argv) {
/* do others */
static_init();
return tau_main(argc, argv);
}
¶ 8.2.2 编写测试用例
测试用例使用宏TEST定义，例如：
TEST(c, CHECK_TF) {
// 添加测试代码
// check结果
CHECK_FALSE(0);
CHECK_TRUE(1);
}
TAU提供了多个用于check的宏定义，如：
CHECK_FALSE：期望值为false
CHECK_TRUE：期望值为trues
更多说明可参考：https://github.com/jasmcaus/tau
¶ 8.2.3 运行用例，输出结果
参考输出如下：
Copyright (c) 2023 by Simango Inc,
ALL RIGHTS RESERVED
Mosim 1.1.0 (59b5b1b@) --- Feb 6 2024 18:18:35
license to sign [MOSIM-1.0.0.BWlic_ver200valid-to2024-02-28]
芯芒平台-仿真核心激活
license to sign [MOS_FN_FVDKlic_ver200valid-to2024-02-28]
芯芒平台-功能仿真激活
[02-23 11:23:49.845] [0 s] [info]
------------Mosim: Semiport Emmc Demo----------------
Info: (I703) tracing timescale unit set: 1 ns (./logs/mosim_wave.vcd)
[02-23 11:23:49.850] [0 s] [info] ---- start gdb server port 53500 ----
[==========] Running 46 test suites.
[ RUN ] c.CHECK_TF
[ OK ] c.CHECK_TF ()
[ RUN ] c.REQUIRE_TF
[ OK ] c.REQUIRE_TF ()
[ RUN ] c.MemAlloc
[ OK ] c.MemAlloc ()
[ RUN ] c.ForLoop
[ OK ] c.ForLoop ()
[ RUN ] c.CHECK
[ OK ] c.CHECK ()
[ RUN ] c.REQUIRE_LT
[ OK ] c.REQUIRE_LT ()
[ RUN ] c.REQUIRE_LE
[ OK ] c.REQUIRE_LE ()
...
...
[ RUN ] c11.CHECK_SUBSTREQ
[ OK ] c11.CHECK_SUBSTREQ ()
[ RUN ] c11.no_double_eval
[ OK ] c11.no_double_eval ()
[ RUN ] c11.CHECK_BUF_EQ
[ OK ] c11.CHECK_BUF_EQ ()
[ RUN ] c11.CHECK_BUF_NE
[ OK ] c11.CHECK_BUF_NE ()
[ RUN ] c11.REQUIRE_BUF_EQ
[ OK ] c11.REQUIRE_BUF_EQ ()
[ RUN ] c11.REQUIRE_BUF_NE
[ OK ] c11.REQUIRE_BUF_NE ()
[ RUN ] MyTestF.c
[ OK ] MyTestF.c ()
[ RUN ] MyTestF.c2
[ OK ] MyTestF.c2 ()
[==========] 46 test suites ran
[ PASSED ] 46 suites
[ FAILED ] 0 suites
Summary:
Total test suites: 46
Total suites run: 46
Total warnings generated: 0
Total suites skipped: 0
Total suites failed: 0
¶ 8.3 故障注入
使用mosim平台构建的模型，可以提供dfx接口实现故障注入等后台控制硬件的能力（见“建模指南”）。
dfx接口的调用有2种方式：
1）见10.1.4，在monitor界面输入dfx命令
2）mosim提供了dfx_injector设备，Firmware通过该设备可以发送dfx命令，具体说明如下：
¶ 8.3.1 soc中添加dfx_injector设备
在top中添加dfx_injector设备，挂接到总线上。
dfx_injector实现了2个寄存器：
| reg(4Byte) | offset | field | 功能 |
|---|---|---|---|
| command | 0 | [7:0] | 逐字符输入命令，以回车结尾，类似uart输出 |
| complete | 4 | [0:0] | 1 - dfx命令执行完成 |
¶ 8.3.2 Firmware相关实现：
1）FW通过command下发命令给dfx_injector
例如循环写入："emmc_demo.rom p 0 10\n"与monitor中执行下列命令相同：
mosim> dfx emmc_demo.rom p 0 10
- 等待complete寄存器为1，表示dfx命令调用成功
¶ 8.4 monitor功能
进入monitor：1）mosim启动界面按ctrl+a快捷键；2）也可以通过telnet方式进入（见章节3.5.1）。
退出monitor：输入exit命令回车；
【注】: 若已通过ctrl+a进入monitor，需要退出monitor(exit)后，才可以使用telnet
¶ 8.4.1 dump device_name offset len 十六进制 打印设备内部空间的内容
offset为设备内部每个region的起始打印地址
mosim> dump emmc_demo.rom 0 30
region 0
18 f0 9f e5 18 f0 9f e5 18 f0 9f e5 18 f0 9f e5
18 f0 9f e5 18 f0 9f e5 18 f0 9f e5 18 f0 9f e5
78 01 00 00 a0 00 00 00 b0 00 00 00 c0 00 00 00
mosim> dump emmc_demo.rom 10 30
region 0
18 f0 9f e5 18 f0 9f e5 18 f0 9f e5 18 f0 9f e5
78 01 00 00 a0 00 00 00 b0 00 00 00 c0 00 00 00
d0 00 00 00 e0 00 00 00 54 00 00 00 90 00 00 00
mosim> dump emmc_demo.ibm 0 20
region 0
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
region 1
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
region 2
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
注：该功能已集成到IDE插件：tools - Memory
¶ 8.4.2 dfx device_name args... 调用模型后台注入功能（故障等）
该功能调用模型故障注入等后台操作（也提供了FW调用方法，见4.6）
device_name为需要操作的模型名称
args为模型dfx接口实现的自定义参数（需要在访问的模型中实现dfx接口）
mosim> dfx emmc_demo.rom p 0 10
emmc_demo.rom dfx - p: addr 0x0 - size 0xa
【注】Mosim将持续提供更多能力......
¶ 8.5 LOG
Mosim提供丰富的日志信息，分析日志信息是一个比较好的定位问题的途径。

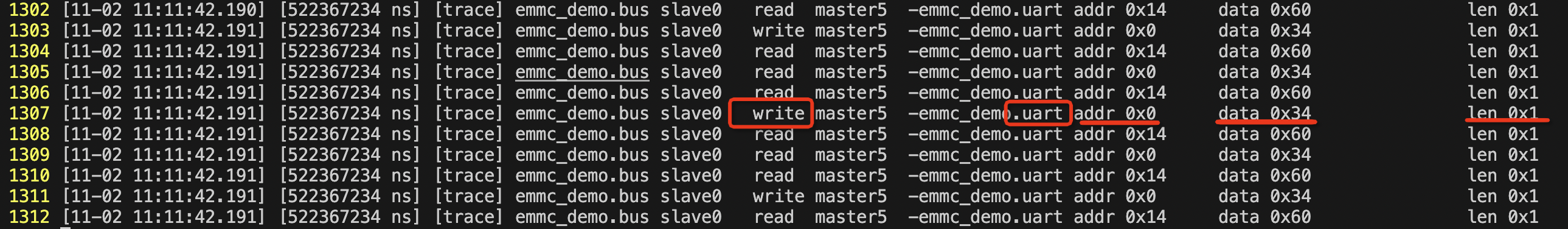

比如bus.log
bus.log记录了cpu等master访问device的行为，包括读写命令类型、访问地址、访问内容等。
如上，表示cpu写uart的地址0寄存器，写入值0x34，长度1个字节。
¶ 8.6 ASSERT
Mosim在硬件建模时，一些异常的地方增加Assert能力，比如cpu访问了非法的地址时，平台会进入asser loop状态，用于现场定位。
在调试时建议在平台增加b mosim_assert_loop断点，那么出现问题时，平台会直接停在第一现场，停止运行，方便定位。
¶ 附录
¶ 附1 修订纪录
| 日期 | 章节 | 修改内容 |
|---|---|---|
| 2024.09.30 | new | |
| 2024.10.20 | 8.5 | 移除x、d命令，使用dump |
| 2024.11.28 | 2.4 | 增加注3：涉及环境变量变更时，需要删除main.js, 重启VSCODE |
| 2025.04.21 | all | 更新示例图 |
¶ 联系信息
杭州芯芒科技有限公司
联系人：Sylvia
邮箱：sylvia.hu@simango.cn
电话：18958182179
